电站设备

发布时间: 2026-05-11 来源: 浏览次数：次

视力保护色：

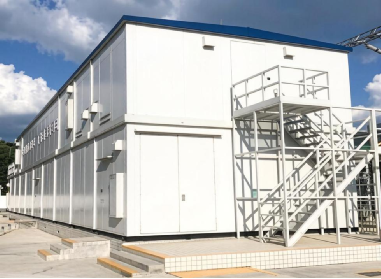

一、预制舱式(组合)智能变电站

产品技术特点：

活:积木模块化结构,可根据站址地理位置和地形复杂情况采取灵活的搭积木式建站模式,也可根据本期远期规划分期建设;迁移方便,可在最短时间内整体异地迁建。

省:其综合投资较传统电站节省5%-10%,现场土建工作量减少了70%以上,设备安装工作量减少了80%以上。

快:能快速在短暂的施工停电周期内完成设备安装。

产品适用于220kV及以下电压等级预制舱式智能变电站,主要用于新能源(光伏、风电)发电系统升压变电站、城市输配电系统降压变电站、大型工业企业用电系统降压变电站、电气化铁路及城市轨道交通系统牵引变电所、数据中心PTU等场所。

技术参数：

测试项目	指标/等级	测试项目	指标/等级
1440中性盐雾试验	-	交变湿热	144h
抗震	9级	厂内噪声	-
外壳防护	IP55	保温性能	-
耐火极限	3h	阻燃	A1级
机械碰撞防护等级	IK10	电磁辐射	-

二、箱式变电站

我们提供欧变、华变、美变等多种产品，适配不同客户需求。产品可在海拔≤5000m环境下使用，通过防腐设计与特殊喷涂处理具备“三防”功能，满足高温、高湿环境防腐要求。同时，产品数字化程度高，配备自主开发的箱变测控装置与监控平台，支持远程监控。

技术参数：

项目	欧变	美变	华变
额定电压	10-40.5kV	10-40.5kV	10-40.5kV
最大容量	10000kVA	4000kVA	10000kVA
电流开断器件	断路器	负荷开关+熔断器	断路器
体积	大	小	中
造价	高	低	中
散热条件	一般	较好	好
检修操作方便性	好	一般	好
环境友好性	好	一般	较好
应用领域	配电工程、分布式光伏、厂用电系统	远离居民区的配电工程和单台箱变装机容量小于4000kVA光伏、风力发电工程等	远离居民区的配电工程、单台箱变装机容量大于4000kVA的风电和光伏工程。

三、高低压成套开关设备

高低压成套开关柜是电力系统核心配电设备，集成了开关、保护、测量等元件于一体，实现电能接收、分配、控制与故障保护等功能.产品覆盖0.4kV~35kV电压等级，最大容量可达：35kV-4000A-40kA、10kV-5000A-50kA、0.4kV-6300A-100kA；

（一）40.5kV及以下高压开关柜

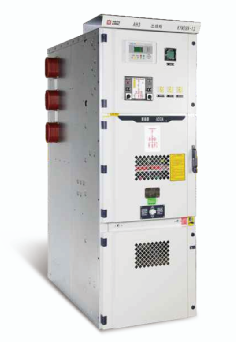

1、铠装式金属封闭开关柜——KYN28A-12

产品特点：KYN28A-12型开关柜是用于3.6~12kV三相交流50Hz单母线及单母线分段系统的成套配电装置，作为接受和分配电能之用，广泛应用于发电厂、变电站、工矿企业及高层建筑等场所。

技术参数：

KYN28A-12开关柜
额定电压	40.5kV
额定电流	630-5000A
短路开断电流	20/25/31.5/40/50kA
短路关合电流	50/63/80/100/125kA
温升电流	1.1Ir
柜体尺寸（根据客户定制化设计）宽深高	80015002360mm、100018002360mm
工频耐压（1min）	42kV相间/相地48kV断口间
雷电冲击耐压（1.2/50us）	75kV相间/相地85kV断口间
机械寿命（负荷开关/断路器）	≥10000/≥10000次
适用海拔	≤5000米

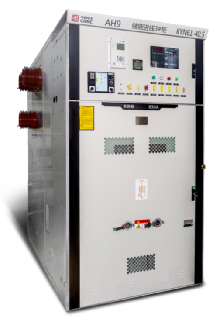

2、铠装式金属封闭空气开关柜——KYN61-40.5

KYN61-40.5型铠装移开式交流金属封闭开关柜，适用于35kV三相交流50Hz单母线及单母线分段电力系统，作为接受和分配电能之用，具有控制、保护和监测等功能。

技术参数：

KYN61-40.5开关柜
额定电压	40.5kV
额定电流	630/1250/2000/2500/3150/4000A
短路开断电流	25/31.5kA/40kA
短路关合电流	80kA
温升电流	1.1Ir
柜体尺寸（根据客户定制化设计）宽深高	168032002600mm、140028002800mm
工频耐压（1min）	95kV相间/相地118kV断口间
雷电冲击耐压（1.2/50us）	185kV相间/相地215kV断口间
机械寿命（负荷开关/断路器）	≥10000/≥10000次
适用海拔	≤4000m

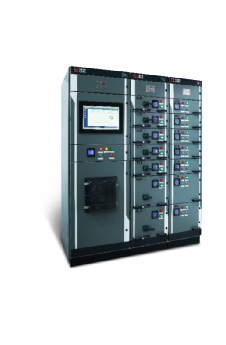

（二）0.4kV低压开关柜

低压成套“三大抽”——MNS/GCS/GCK:采用标准模件与敷铝锌板制造，额定电压≤690V，水平母线电流高达6300A，具备100kA高分断能力与高动热稳定性。柜体支持IP54防护等级，拥有五防联锁功能及无功补偿能力，适用于电石、石化、市政及建筑等领域。

技术参数：

序号	项目		参数
1	额定绝缘电压Ui		690V/1000V（1500V）AC
2	额定工作电压Ue		400V/690V（1140V）AC
3	额定频率(f)		50Hz/60Hz
4	额定冲击耐受电压Uimp		8kV/12kV
5	过电压等级		Ⅲ/Ⅳ
6	污染等级		3
7	主母线	额定电流(In)	至6300A（7400A）
		额定峰值耐受电流(Ipk)	至220kA（375kA）
		额定短时耐受电流(Icw) 1s	至100kA（150kA）
8	配电母线	额定电流(In)	至4200A
		额定峰值耐受电流(Ipk)	至187kA
		额定短时耐受电流(Icw) 1s	至85kA
9	尺寸	推荐高度mm	1800/2000/2200/2350
		推荐宽度mm	400/600/650/800/1000/1200/1400
		推荐深度mm	600/800/1000/1200/1400
		模数	E=25mm
10	抗故障电弧		AC400V 100kA/0.5s
11	EMC环境		A类
12	防护等级		IP40至IP54
13	内部隔离形式		至4b
14	机械碰撞等级		至IK10
15	最多馈线回路		18
16	功能单元安装形式		固定、抽出、插入
17	柜体型材		高强度型材
18	柜体板材和横梁		覆铝锌板
19	外壳		环氧树脂粉末喷涂>50μm

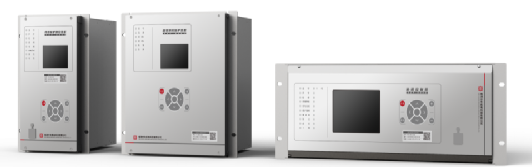

四、继电保护装置

拥有SDP-900及SDP9000两大保护控制平台，覆盖220kV及以下全系列保护，软硬件与核心技术实现全面自主可控，符合国网九统一及南网标准化要求。适用于所有风电、光伏箱式变电站场景，可就地安装于箱变低压控制柜内。

10kV~110kV系列 (SDP-9000)		220kV系列 (SDP-900)		通用测控与辅助装置
型号	功能描述	型号	功能描述	型号	功能描述
SDP-9041	线路保护测控	SDP-943	高压线路保护	SDP-993	单元测控装置
SDP-9022	变压器保护测控	SDP-978	变压器成套保护	SDP-997	电源测控装置
SDP-9061	电容器保护测控	SDP-950	高压母线保护	SDP-9500	移相变压器保护
SDP-9051	电抗器保护测控	SDP-923	高压母联保护	SDP-9081	箱变测控装置
SDP-9052	备自投保护测控	SDP-993	高压电器保护	SDP-994	快速功率制装置
SDP-9611	非电量保护测控	SDP-994	高压电器保护装置	SDP-996	同步相量测量装置
SDP-9022	变压器差动保护测控	SDP-994	高压电抗保护装置	SDP-983	智能终端
SDP-9023	变压器后备保护测控	SDP-994	高压非电量保护测控装置	SDP-987	PT并列装置

软硬件强解耦：

①、全链路解耦架构：统一硬件基座，抽象硬件层，彻底打破软硬件绑定的桎梏。

②、软件组件化设计：实现即插即用，应用软件复用率80%，新产品研发缩短30%。

极致实时与高性能：

①、软硬实时协同架构：硬件中断 + 软件抢占 + FPGA 加速，实现闭环控制微秒级确定执行，数据采样率≥100kHz。

②、极致数据交互：总线交互传输延迟≤30ns。

可视化编程：

②、全应用图形化编程：图形化组态 + 自动代码生成

②、可视化调试与在线诊断：保护逻辑执行可视化，调试效率提升70%以上

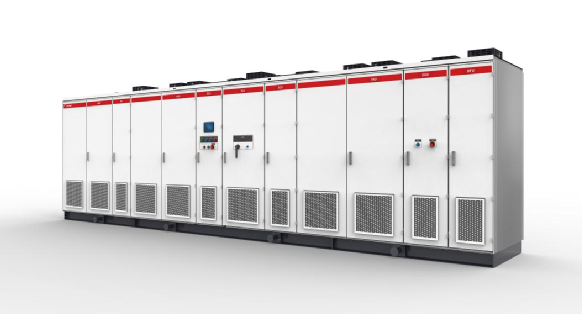

五、新型抽蓄大功率变流启动装置（SFC）:

SFC（静止变频启动装置）是用于抽水蓄能电站、压缩空气储能、燃气轮机电厂及调相机等场景的电机启动设备，可将机组从静止平稳拖动至同步转速。该产品通过省去机侧低频变压器与变压器切换开关，实现了更小的占地面积与更高的系统可靠性；采用全控型IGBT器件，确保功率器件完全自主可控，显著增强系统可控性。其无负载换向和强迫换向过程，让启动流程更简单、运行更平顺，启动成功率更高，同时具备启动时间＜135s、机端转矩脉动＜1%、网侧谐波＜1%的优异性能。

技术参数:

参数项目	详细指标
拓扑结构	二极管整流 + H桥全桥级联
输出电压	20kV
输出电流	1300A
中间电压	1600V
输出频率	0～52Hz
控制模式	载波移相SVPWM控制
冷却方式	水冷
