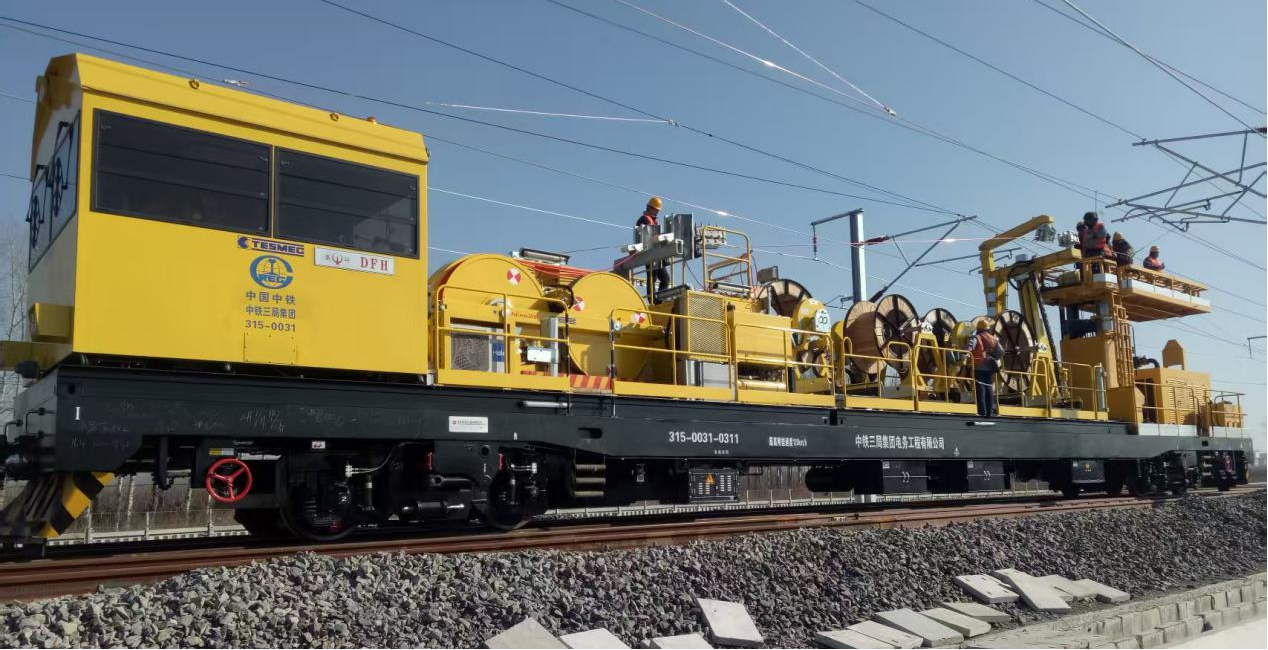

FX-30J型接触网放线车设有恒张力放线装置及升降作业平台，设有低速走行动力，主要用于电气化铁路接触网导线和承力索的收线、放线等架设和更换施工作业。
| 整车主要技术参数 |
||
| 序号 |
项点 |
参数 |
| 1 | 轨距 |
1435mm |
| 2 | 轴式 |
B-B |
| 3 | 轮径 |
φ840mm |
| 4 | 通过最小曲线半径 |
145m |
| 5 | 自重 |
78t |
| 6 | 柴油机功率 |
247kW（可选276kW，非道路国四排放） |
| 7 | 传动方式 |
静液压传动 |
| 8 | 最高自走行速度 |
15km/h |
| 9 | 最高附挂运行速度 |
120km/h |
| 10 | 收线作业走行速度 |
0～1km/h |
| 11 | 放线作业走行速度 |
0～6km/h |
| 12 | 制动形式 |
空气制动及驻车制动 |
| 13 | 限界 |
符合GB 146.1 |
| 放线装置主要技术参数 |
||
| 1 | 收放线高度 |
5.15m～8.2m（可调） |
| 2 | 拨线范围 |
±3000mm |
| 3 | 放线张力 |
6kN～30kN(放单线) |
| 4 | 12kN～40kN (放双线) |
|
| 5 | 张力误差范围 |
≤10%（起动及停车时） |
| ≤5%（匀速运行时） |
||
| 6 | 适用线盘 |
|
| 7 | 线盘侧板直径 |
≤2000mm |
| 8 | 线盘外宽 |
≤1400mm |
| 9 | 线盘内宽 |
≤1120mm |
| 10 | 轴孔直径 |
≤φ125mm |
| 升降回转作业平台主要技术参数 |
||
| 1 | 平台外形尺寸(长×宽) |
5.5m×1.75m |
| 2 | 最大起升高度 |
6.4m（平台地板面距轨面） |
| 3 | 作业半径 |
4.5m |
| 4 | 平台回转中心最大承载 |
1000kg |
| 5 | 平台最远端最大承载 |
300kg |
| 6 | 平台回转角度 |
±120° |
| 7 | 导线支撑装置（长×直径） |
1200mm×Φ140mm |
| 8 | 导线拨线范围 |
±600mm |
| 9 | 栏杆高度 |
1100mm折叠式栏杆 |
| 10 | 调平装置 |
带 |
