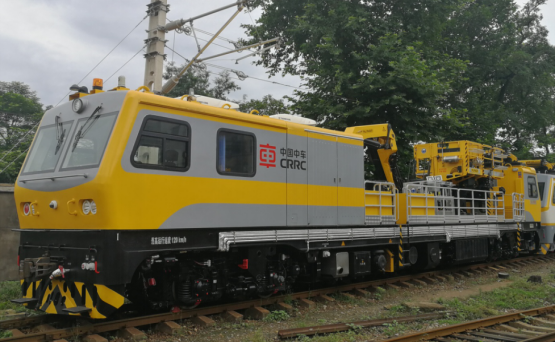

JZY-600HJ型接触网综合检修作业车设有三平台作业装置、高空作业斗、抬拨线装置，主要用于接触网上部设施的安装、日常检查、维护与保养，兼顾单线隧道全断面作业的需求。该车设有柴油机和动力电池双源动力，动力电池主要用于隧道内作业时实现零排放，适合密集隧道群区段运用。
|
整车主要技术参数 |
||
|
序号 |
项点 |
参数 |
| 1 |
轨距 |
1435mm |
| 2 |
轮径 |
840mm |
| 3 |
轴列式 |
B-B |
| 4 |
动力源形式 |
柴油机+动力电池 |
| 5 |
柴油机功率 |
2×353kW（可选2×391kW，非道路国四排放） |
| 6 |
动力电池容量 |
226kW.h |
| 7 |
通过最小曲线半径 |
145m |
| 8 |
整备重量 |
89t |
| 9 |
最高运行速度 |
120km/h（柴油机驱动） 20 km/h（动力电池驱动） |
| 10 |
传动方式 |
液力传动（柴油机驱动） 电传动（动力电池驱动） |
| 11 |
制动形式 |
空气制动+驻车制动 |
| 12 |
限界 |
符合GB 146.1 |
|
三平台作业装置主要技术参数 |
||
| 1 |
作业平台数量 |
3个（1个主平台、2个辅助平台） |
| 2 |
调平装置 |
带 |
| 3 |
主平台 |
|
| 4 |
平台底面距轨面最大高度 |
4.78m |
| 5 |
额定载重 |
500kg |
| 6 |
平台尺寸（长×宽） |
2m×1.38 |
| 7 |
辅助平台 |
|
| 8 |
最大水平外伸量 |
距轨道中心左右各4m |
| 9 |
平台底面距轨面最大高度 |
7.6m |
| 10 |
额定载重 |
250kg |
| 11 |
平台尺寸（长×宽） |
2m×0.93m |
|
高空作业斗主要技术参数 |
||
| 1 |
工作吊斗外形尺寸（长×宽） |
1.6m×1m |
| 2 |
最大垂直工作高度（工作吊斗地板面距轨面） |
15.5m |
| 3 |
最大工作幅度（工作吊斗前端距回转中心） |
11m |
| 4 |
旋转角度 |
±225° |
| 5 |
工作吊斗自身水平旋转角度（左、右旋转） |
±90° |
| 6 |
工作吊斗承载能力 |
280kg |
|
抬拨线装置主要技术参数 |
||
| 1 |
最大拨线力 |
3000N |
| 2 |
最大起升高度 |
8.6m |
| 3 |
水平移动距离 |
±600mm |
