CGLG-I型密接式钩缓装置静态连挂试验台,是对密接式钩缓装置进行连挂试验的专用设备,可以检验钩缓装置的连挂性能和风管连接器气密性。

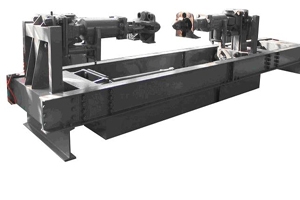

密接式钩缓装置连挂试验台分为机械台体、液压站、控制柜三部分。机械台体结构如图1,底架上有两个安装塔,分别可以固定一套密接式钩缓装置,根据不同的钩缓装置,可以更换连接座。液压站用来提供车钩连挂所需的动力。控制柜内包括电气系统和测控系统等。
工作原理及主要功能:
在底架上,一个安装塔是固定的,另一个安装塔在液压系统的推动下可以沿轨道纵向移动,完成连挂试验。
钩缓装置的连接座可以相对于安装塔水平、垂向移动一定距离,使车钩连挂之后,钩体可以相对于连接座摆动一定角度,从而可以检验车钩的水平摆动和竖直摆动性能。
车钩连挂好之后,向风管之内通入设定压力的空气,此时,压力传感器检测风管内压力的变化,从而试验风管连接器的密封效果。
![]()
主要技术参数:
机械台体外形尺寸:6500×1500×1500
最大连挂力:5t
连接座水平移动位移:±100mm
连接座垂直移动位移:±50mm
