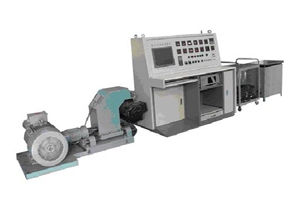

DJ-5k型5kW发电机试验台

①拖动电机为Y200L1-2 30kW 三相交流异步电动机, 采用皮带传动, 传动比1：1。
②通过变频器进行调速，发电机转速范围300～3000rpm，相当列车运行速度15～150km/h。
③拖动电动机输出功率850rpm时为8.5kW, 随转速升高而增加，3000rpm时为30kW。
④负载电阻箱功率大于5kW, 负载电流0～80A。
⑤激励电源由48V蓄电池供给。
⑥控制方式为集中控制，手动操作。
⑦监测项目：被试发电机三相交流电压，电流：直流侧负载电压，负载电流，充电电流及总电流；励磁电流；发电机转速；原动机电压，电流。还有电机整流二极管等的温度。除用数字电表显示外，还可由计算机自动记录数据并打印。
⑧用齿轮减速电机电动张紧皮带, 传动比59：1
⑨外形尺寸： 机械传动部分 1720×795×695
控制台 1950×700×860mm
工作小车 650×500×860mm
负载电阻箱 620×420×700mm
⑩重 量：100kg
