HSCB1510快速直流断路器

来源: 2025-10-20

产品介绍

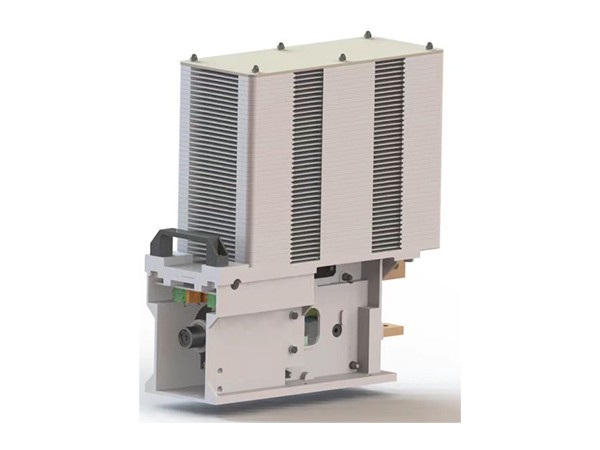

　　HSCB1510快速直流断路器是为了打破国外产品在国内地铁车辆应用市场垄断而完全自主开发设计的一款基于空气介质灭弧的直流断路器；基于现有的空气介质直流分断技术，创新提出一种快速脱扣结构形式，以及配合倒“Y” 型灭弧罩引弧通道设计，有效提升脱扣响应时间及断路器短路分断能力。

1.模块化结构

2.快速脱扣响应技术

快速脱扣是HSCB1510直流断路器的关键性能之一，创新性提出的在合闸作用点拨轴快速脱扣，并辅以双拨叉结构提高脱扣响应稳定性；相较同类竞品结构简单可靠，动作响应时间快；同时通过更换调节凸轮来适配各种不同设定的脱扣电流，满足不同的应用工况需求。

3.3倒“Y”型灭弧罩引弧通道设计

引弧结构是直流断路器实现快速消弧的关键，灭弧罩中灭弧栅片采用倒“Y”结构设计，同时配合优化的引弧角设计，使电弧更易进入灭弧罩，提升灭弧性能。

4. 主触点抗熔焊设计

触点材料的选择对直流断路器电寿命、短路分断能力及短时耐受性能至关重要，优化后的国产化主触点材料，能够满足断路器的使用性能要求，实现关键部件自主可控。
