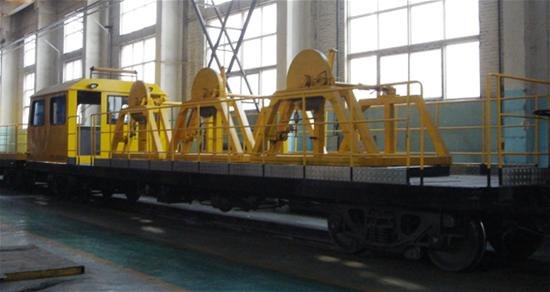

TY04型接触网放线车

TY04型接触网放线车用于接触网导线和承力索的架设，主要由一辆轨道平车、三个放线装置、一个休息室、工具箱等组成。放线张力值范围为3～5kN。3个放线装置能够独立安装，可靠使用，满足放线作业使用的不同规格的线盘。休息室双开门，内设2个卧铺、工作台、照明灯等。具有操作简单、性能可靠、维修方便、人员培训快的优点。

主要技术规格

作业速度                             5km/h

自重                                    26t

最高运行速度                     120km/h

制动方式                             空气制动及停车手制动

外形尺寸（长x宽x高）       16430x3150x3675（mm）

放线架数量                          3个

最大放线张力                     3～5kN

最大线盘直径                    2500mm

最大线盘宽度                    1200mm

放线规格                           80mm²～250mm²

限界                                  符合GB146.1-83《标准轨距铁路机车车辆限界》规定
