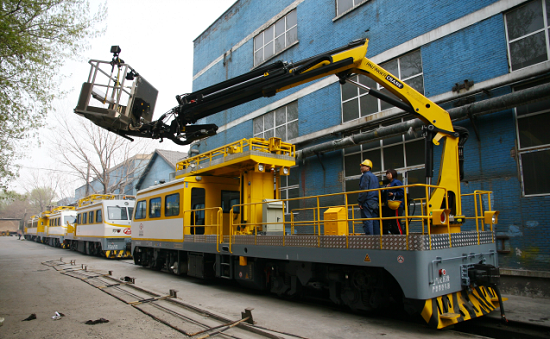

JZW-4型接触网高空作业车

JZW-4型接触网高空作业车主要适用于电气化铁路接触网上部设施的安装、维修和日常检查、保养。采用液力传动形式，可实现无级变速。高空作业吊斗带有自动水平系统、安装有力矩限制器，控制台和控制盒上均设有急停按钮，吊斗通过接地线接地。整车具有功率大、牵引能力强，制动性能可靠，操纵轻便灵活，维护方便，使用寿命长，运行稳定性和平稳性好等优点。

主要技术规格

轨距                                                 1435mm

轴距                                                 2400mm

轴数                                                  4轴

通过最小曲线半径                            100m（10km/h）

最高运行速度                                    120km/h（牵引50t）

制动方式                                            空气制动及停车手制动

吊斗最大工作高度                             16200mm

吊斗最大工作幅度                             11000mm

吊斗回转角度                                     450°（左右各225°）

吊斗水平回转角度                              ±90°

吊斗最大载重（不含吊斗自重）        300kg

整备重量                                            约48t

外形尺寸（长×宽×高）                      16150mm×3118mm×4760mm
