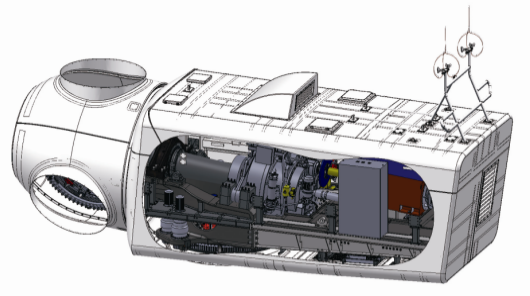

CWT2000机组简介
该系列机组包括CWT2000-D93、CWT2000-D103、CWT2000-D110、CWT2000-D116，是北车风电公司吸收德国aerodyn技术，结合英国GH公司风机设计经验，自主开发的风电机组平台，为水平轴、3叶片、上风向、变桨变速恒频风力发电机组，采用电动独立变桨、电动主动式偏航，功率控制采用双馈发电机配套双馈变流器；整机及零部件的设计寿命20年，适用于我国大部分地区安装。
该系列机组具有以下优点：
●采用传动链加阻及塔顶加速度反馈技术，疲劳载荷小，可靠性高；
●独特的机舱底盘设计，重量轻，吸振能力强，抗疲劳能力显著，保证整机运行稳定；
●采用增益调度PI的变桨调节技术，动态特性好，发电量高；
●采用三点支撑方式。主轴前端采用双列调心球面滚子轴承，耐振动、抗冲击性好；
●无功补偿能力强，功率因数在容性0.9～感性0.9范围内连续可调；
●完善的逃生装置，确保紧急情况下同时满足2名维护人员的快速安全撤离；
●通过了中国电科院的电网适应性测试和低电压穿越测；
●机组的平台化设计，可有效缩短针对业主的指定要求进行定制化设计的时间；
技术参数
| 型式 |
双馈异步变速恒频 |
|||||
| 型号 |
CWT2000-D93 |
CWT2000-D103 |
CWT2000-D110 |
CWT2000-D116 |
CWT2000-D122 |
|
| 机组形式 |
三点支撑、双馈异步、变桨变速 |
|||||
| 类型 |
GL ⅢA |
GL ⅢB |
GL ⅢB |
GL ⅢB |
GL S |
|
| 风轮直径m |
93 |
103 |
110 |
116 |
122 |
|
| 扫风面积㎡ |
6779 |
8226 |
9499 |
10563 |
11715 |
|
| 轮毂高度 m |
70/80 |
70/80 |
80/90 |
90 |
90 |
|
| 额定功率 kW |
2000 |
|||||
| 风轮转速范围rpm |
8.86-17.09 |
8.86-17.09 |
8.15-14.64 |
8.66～15.38 |
8.66-15.73 |
|
| 风轮额定转速rpm |
15.5 |
15.5 |
12.97 |
13.78 |
13.78 |
|
| 切入风速m/s |
3 |
3 |
3 |
3 |
3 |
|
| 切出风速（10min）m/s |
25 |
25 |
25 |
20 |
20 |
|
| 切出风速（3s）m/s |
30 |
30 |
30 |
30 |
30 |
|
| 极端风速（3s）m/s |
52.5 |
52.5 |
52.5 |
52.5 |
52.5 |
|
| 额定风速m/s |
10.7 |
9.8 |
9.4 |
9.1 |
8.7 |
|
| 额定转速 rpm |
15.5 |
15.5 |
12.97 |
13.78 |
13.78 |
|
| 环境 |
运行温度范围：-30～+40℃ 生存温度范围：-40～+50℃ |
|||||
| 设计寿命 y |
20 |
20 |
20 |
|||
| 机舱尺寸 m |
长×宽×高：10.6×4.16×4.78 |
10.6×4.16×4.43 |
10.8×4.25×4.24 |
|||
| 风轮重量 t |
45 |
48.4 |
53.9 |
55 |
67 |
|
| 机舱重量 t |
74 |
74 |
74 |
77 |
83 |
|
| 双馈异步发电机 |
||||||
| 级数 |
4 |
4 |
4 |
4 |
||
| 转速范围rpm |
950～2050 |
650～1350 |
950~2050 |
950~2050 |
||
| 额定电压 V |
690 |
690 |
690 |
|||
| 额定功率kW |
2155 |
2154 |
2155 |
|||
| 冷却方式 |
空空冷却 |
空空冷却 |
空空冷却 |
|||
| 变流器 |
||||||
| 型式 |
双馈式 |
双馈式 |
双馈式 |
|||
| 齿轮箱 |
||||||
| 型式 |
一级行星两级平行轴 |
一级行星两级平行轴 |
一级行星两级平行轴 |
|||
| 传动比 |
112.9 |
112.9 |
92.5 |
127 |
129 |
|
| 变桨系统 |
||||||
| 型式 |
独立电驱动变桨 |
独立电驱动变桨 |
独立电驱动变桨 |
|||
| 偏航系统 |
||||||
| 型式 |
电机-减速机驱动 |
电机-减速机驱动 |
电机-减速机驱动 |
|||
| 驱动电机数 |
4 |
6 |
6 |
6 |
||
| 偏航制动数 |
5 |
5 |
5 |
|||
| 主控系统 |
||||||
| 控制器 |
Beckhoff PLC |
Beckhoff PLC |
Beckhoff PLC |
|||
| 通讯方式 |
EtherCAT/CANopen/ PROFIBUS-DP |
EtherCAT/CANopen/ PROFIBUS-DP |
EtherCAT/CANopen/ PROFIBUS-DP |
|||
2MW功率曲线
