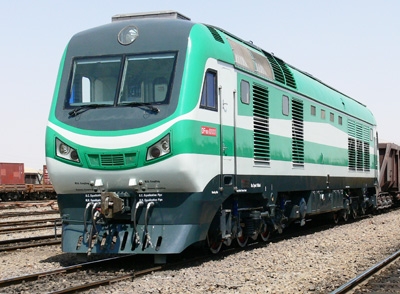

DF8BI型内燃机车

DF8BI型内燃机车是我公司为伊朗国家铁路研制生产的客、货运两用内燃机车。该机车装用16V280ZJA型柴油机、JF204D型同步主发电机及ZD109E型牵引电机,采用了UIC标准司机室、承载式燃油箱,走行部设计为23吨轴重的三轴滚抱转向架,机车设有双微机控制系统、电阻制动装置,具有全功率自负荷功能和双机重联功能,机车空气制动系统采用JZ-7型空气制动。为适应伊朗国家机车联挂需要,机车装用符合Willison轮廓线的自动车钩,并预留缓冲饼安装位置,采用了顶进风结构和 UIC限界下的空滤器系统防风砂优化设计,消化吸收GE设计理念的减重措施,同时对机车通过小半径曲线能力进行改进设计,可按照重联机车进行配置。

机车基本参数:

1、轨距:1435mm

2、机车限界:UIC 506-GC国际联运用机车(动车)的动态限界

3、传动方式:交-直流电传动

4、轴式:Co-Co

5、轮径:1050mm

6、轴重(23±0.69)t

7、计算整备重量:(138±4.14)t

8、标称功率:3100kw(uic工况)

9、柴油机最大运用功率:3680kW(UIC工况下,柴油机的功率修正按照ISO 3046-1公式进行柴油机在高温及高海拔条件下的功率修正。)

10、机车速度(按动轮直径半磨耗计算):

a)最大试验速度:110km/h

b)最大运用速度:100km/h

c)持续速度:28.2km/h

11、机车轮周牵引力:

a)最大起动牵引力:520kN(按电机计),440kN(按粘着计)

b)持续牵引力:369kN

12、通过最小曲线半径:80m(单机,速度小于5km/h)

13、轴距:

a)轴距:1800mm

b)转向架全轴距:3600mm

c)机车全轴距:15900mm

14、机车外形基本尺寸:

a)长度(车钩中心距):22220mm

b)宽度:2950mm

c)高度:4650mm

15、燃油箱容量:9000L

16、机油装载量:1200kg

17、水装载量:1200kg

18、砂装载量:600kg

19、车钩中心线距轨面:(1040-1045)mm
