一、简介

    发动机机体、曲轴、凸轮轴等大中小型精密重要零部件的加工制造,产品远销韩国、美国等地区。

二、主要零部件明细

发动机零部件
分类 基础应用领域 系列延伸
系列1 系列2
机体 EQ240 EQ280 500-6000KW发动机机体
曲轴 EQ240 EQ280 500-6000KW发动机曲轴
凸轮轴 EQ240 EQ280 500-6000KW发动机凸轮轴
连杆 EQ240 EQ280 500-6000KW发动机凸连杆
缸套 EQ240 EQ280 500-6000KW发动机缸套
气缸盖 EQ240 EQ280 500-6000KW发动机气缸盖
主轴承、气缸盖螺栓 EQ240 EQ280 500-6000KW发动机主轴承、气缸盖螺栓
精密螺栓 EQ240 EQ280 500-6000KW发动机精密螺栓

    三、相关产品参数

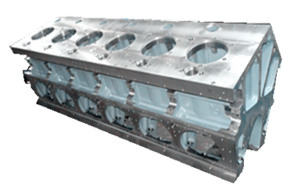

     1、机体主要技术参数

类    别 材   质 成品外形(mm) 成品重量(kg) 配属柴油机型号
EQC10机体 QT500-7 2752×960×1270 3500 EQC6240ZJ
EQC11机体   2794×1378×1288 4500 EQC12V240ZJ
EQC14机体 QT500-7 2794×1378×1288 5200 EQC12V240ZJ
EQC11A机体 QT500-7 2794×1378×1288 6700 EQC16V240ZJ
EQC17机体 QT500-7 3030×1462×1298 5500 EQC12V280ZJ
EQC19机体 QT500-7 3940×1462×1298 6900 EQC16V280ZJ
燃气机机体 QT500 3600×1300×1000 9000
天然机机座 HT500 3600×1300×700 6000

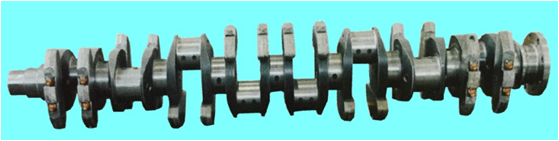

    2、曲轴主要技术参数

类    别 材质 成品外形(mm) 成品重量(kg) 配属柴油机型号
EQC10曲轴 35CrMo Φ484×3009 1250 EQC6240ZJ
EQC11 /EQC14曲轴 42CrMo Φ505×3460 1370 EQC12V240ZJ
EQC11A曲轴 42CrMo Φ505×3460 1600 EQC12V240ZJ
EQC17曲轴 42CrMo Φ505×3460 1470 EQC16V240ZJ
EQC19曲轴 42CrMo Φ505×4314 1800 EQC12V280ZJ

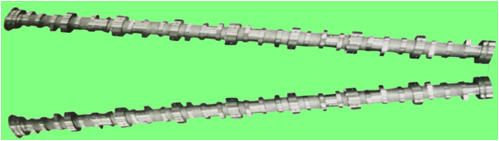

   3、凸轮轴主要技术参数

类别 材质 成品外形(mm) 成品重量(kg) 配属柴油机型号
EQC10凸轮轴 50Mn Φ170×2552 170 EQC6240ZJ
EQC11/ EQC14凸轮轴 20Cr Φ170×2794 210 EQC12V240ZJ
EQC11A凸轮轴 20Cr Φ170×2794 210 EQC16V240ZJ
EQC17凸轮轴 20Cr Φ170×2885 446 EQC12V280ZJ
EQC19凸轮轴 20Cr Φ170×3795 568 EQC16V280ZJ
