产品概述:

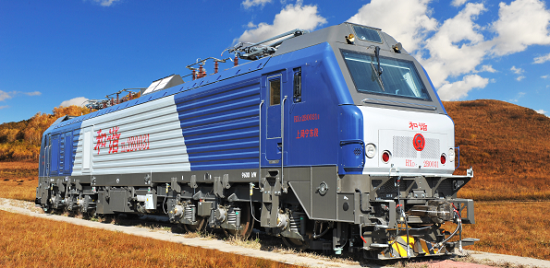

HXD2B型机车是由公司研发制造的又一款六轴机车。机车总功率达到9600kW,单轴功率为1600kW,轴式为Co-Co,是目前世界上单轴功率最大的电力机车,整车设计水平达到国际一流。
主要技术特点:
1、采用先进的6500V/600A IGBT元件和双面水冷功率模块,单轴功率达到1600kW。
2、采用完全独立的轴控技术,牵引变压器容量12600kVA。
3、采用基于WorldFIP网络通信技术的微机网络控制系统;列车控制和监测系统(TCMS)基于AGATE控制单元。
4、转向架采用目字型构架,Co-Co轴式,抱轴悬挂驱动单元,中间推挽式短牵引杆结构;一系悬挂为弹簧悬挂,二系悬挂为橡胶堆。
5、车体采用整体承载式焊接结构,无横梁框架式波纹板侧墙,中梁与台架合成统一的底架,可承受纵向3000kN静压力和2500kN静拉力。
6、工作环境温度-40℃~+40℃能够满足极寒地区要求。
主要技术参数:
电流制
|
AC 25kV 50Hz
|
轨距
|
1435mm
|
轴式
|
Co-Co
|
轴重
|
23t/25t
|
机车整备重量
|
2×138t%/2×150t%
|
持续功率
|
9600kW
|
最大运营速度
|
120km/h
|
机车持续速度
|
80km/h(23t)/76km/h(25t)
|
持续牵引力
|
432kN (23t)/455kN(25t)
|
起动牵引力
|
537kN (23t)/584kN(25t)
|
电制动方式
|
再生制动
|
最大制动力
|
400kN
|
